Guida a bassa affidabilità, verifica sul tuo hardware prima di affidarti a questi passaggi. Il firmware dei BMC Supermicro differisce in modo significativo tra le generazioni di schede (da X8 a X12). Gli screenshot qui sotto sono di un BMC e un BIOS Supermicro più vecchi; tratta i percorsi di navigazione come un punto di partenza, confermali sulla tua scheda, e segnala le correzioni. La validazione su hardware del proprietario è in attesa.
Si applica a: server Supermicro con un BMC IPMI 2.0 (schede X8 / X9 / X10 / X11 / X12).
Supermicro è Sperimentale con ipmideck, IPMI 2.0 funziona ma non è ancora testato in modo esaustivo. Sulla maggior parte delle schede Supermicro IPMI-over-LAN è abilitato per impostazione predefinita; il compito principale è dare al BMC un indirizzo LAN raggiungibile, dall’interfaccia web o dal BIOS.

​
Opzione A: dall’interfaccia web del BMC

1

Accedi all'interfaccia web del BMC

In un browser, vai all’indirizzo IP del BMC. Le credenziali predefinite sono ADMIN / ADMIN, cambiale immediatamente dopo il primo accesso.

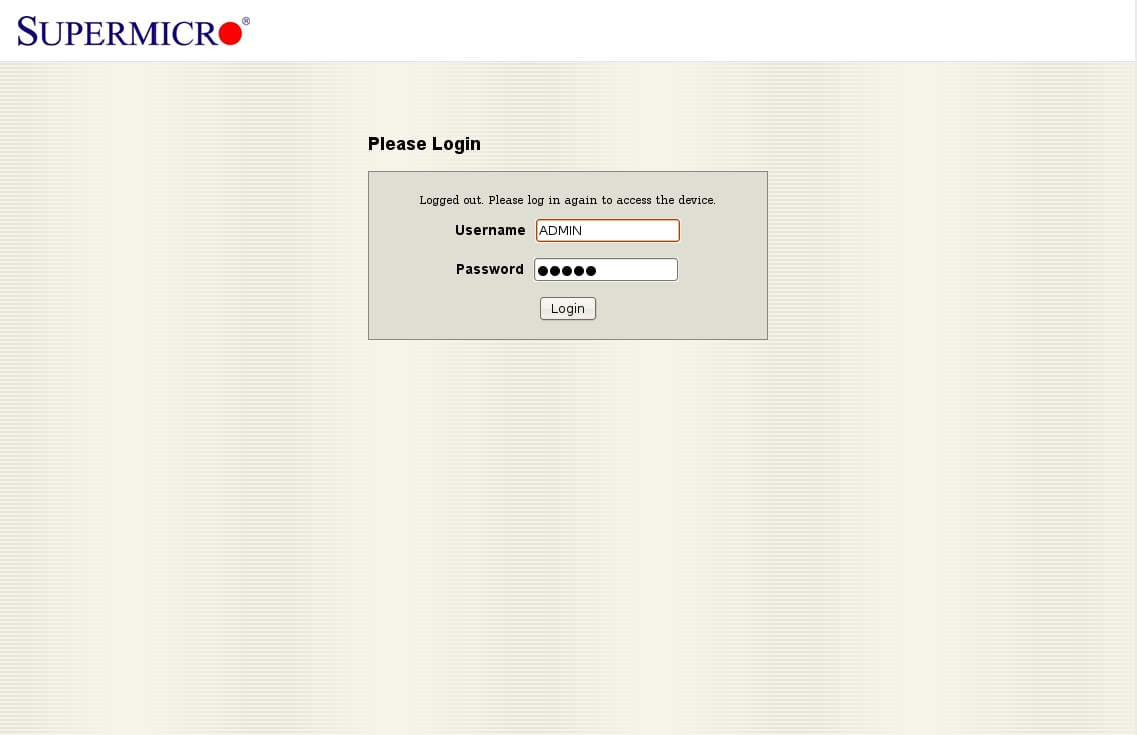

Supermicro BMC web interface login screen

La schermata di login del BMC Supermicro (default ADMIN / ADMIN).

2

Apri Configuration → Network

Apri la scheda Configuration e scegli Network dall’elenco delle opzioni. (Questo firmware più vecchio raggruppa tutto sotto Configuration; le schede più recenti possono etichettarlo Network → Network Settings.)

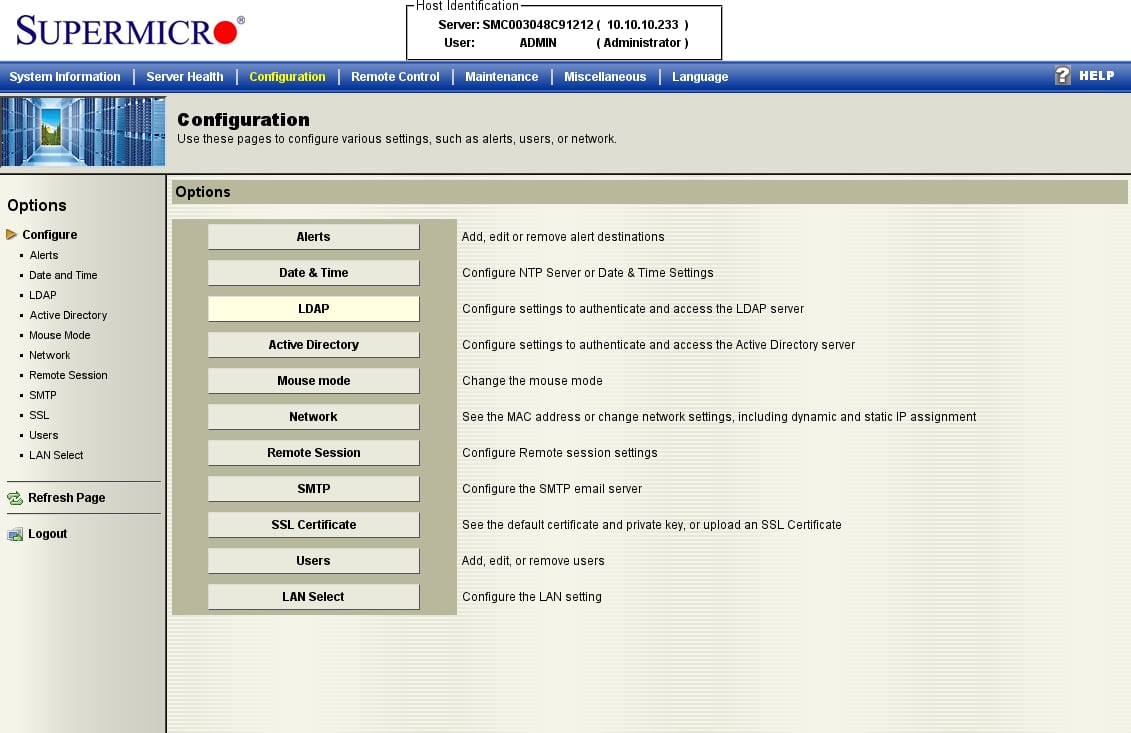

Supermicro Configuration options menu

Il menu Configuration: apri Network per impostare l'indirizzo LAN del BMC.

3

Imposta l'indirizzo di rete del BMC

Scegli Obtain an IP address automatically (DHCP) o Use the following IP address e inserisci un IP statico, una subnet mask e un gateway, poi clicca Save. IPMI-over-LAN è già attivo sul canale predefinito, questo rende soltanto il BMC raggiungibile.

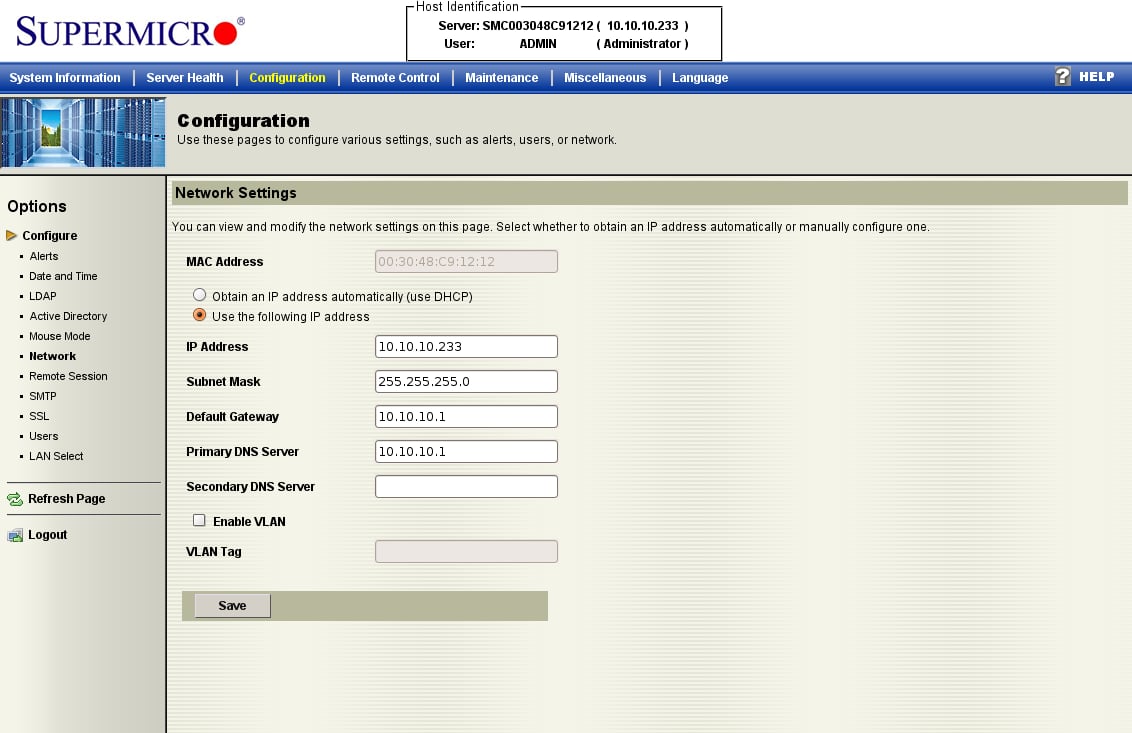

Supermicro Network Settings page with static IP configuration

Network Settings: DHCP o un IP statico, subnet mask e gateway.

​
Opzione B: dal BIOS

Se il BMC non ha ancora un indirizzo, impostalo dal BIOS. Premi DEL durante il POST per entrare nella BIOS Setup Utility.
1

Advanced → IPMI Configuration

Sulla scheda Advanced, apri IPMI Configuration.
Supermicro BIOS Advanced settings menu

Scheda BIOS Advanced: seleziona IPMI Configuration.

2

Set LAN Configuration

Conferma Status Of BMC: Working, poi apri Set LAN Configuration.
Supermicro BIOS IPMI Configuration screen

IPMI Configuration: stato del BMC e Set LAN Configuration.

3

Apri il canale LAN

Sotto LAN Configuration (Channel 01) puoi impostare l’IP Address, la Subnet Mask e il Gateway Address.
Supermicro BIOS LAN Configuration menu

LAN Configuration: i sotto-menu IP Address, Subnet Mask e Gateway Address.

4

Imposta un IP statico, subnet e gateway

Imposta IP Address Source su Static, poi inserisci l’IP, la subnet mask e il gateway. Premi F10 per salvare e uscire.
Supermicro BIOS IP Address configuration

IP Address Configuration: imposta la sorgente su Static e inserisci l'indirizzo.

Supermicro BIOS Subnet Mask configuration

Configurazione della Subnet Mask.

Supermicro BIOS Default Gateway configuration

Configurazione del Default Gateway.

​
Verifica

Dall’host che eseguirà ipmideck:
Da rivedere: il firmware dei BMC Supermicro varia molto tra le generazioni X8–X12 e questi screenshot sono di una scheda più vecchia. Le schede più recenti (X11 / X12) hanno una web UI ridisegnata. Testa sulla tua scheda specifica prima di affidarti a questa guida.

​
Fonte

CITED: supermicro.com/manuals/other/IPMI_Users_Guide.pdf · Thomas-Krenn Wiki, Supermicro IPMI Configuration
